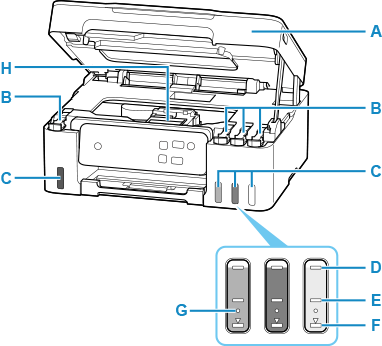

Widok od wewnątrz
- A: Moduł skanera/pokrywa
- Służy do skanowania oryginałów. Otwórz, aby uzupełnić zbiorniki z atramentem i wyjąć zacięty papier.
- B: Nasadki zbiorników
- Otwórz w celu napełnienia zbiorników z atramentem.
- C: Zbiorniki z atramentem
-
Zbiornik z czarnym atramentem jest po lewej stronie, a zbiorniki z kolorowym atramentem (błękitny, amarantowy i żółty) są po prawej.
Jeśli poziomy dowolnych atramentów są niskie, uzupełnij odpowiednie zbiorniki.
- D: Górna linia limitu
- Wskazuje maksymalną pojemność atramentu.
- E: Linia środkowa
- Wskazuje środkową pozycję między górną linią limitu a dolną linią limitu.
- F: Dolna linia limitu
- Wskazuje dolny limit ilości atramentu wystarczającej do drukowania. Uzupełnij zbiornik z atramentem, zanim poziom atramentu spadnie poniżej tej linii.
- G: Jedna kropka
- Wskazuje wymaganą ilość atramentu do wymiany atramentu w głowicy drukującej.
- H: Uchwyt głowicy drukującej
- Głowica drukująca jest instalowana fabrycznie.
